机器视觉光源的七大照明方式

2018-07-09

机器视觉光源的作用就为了使图像中的目的信息与背景信息得到最佳别离,能够大大降低图像处置算法分割、辨认的难度,同时进步系统的定位精度,使系统的牢靠性和综合性能得到进步。

运用机器视觉光源就是为了使机器视觉系统剖析的图像最明晰,而为了得到明晰的图像需求运用到不同的机器视觉光源和不一样的照明方式。

1、单向照明

一个或多个点光源构成的单向照明系统,能够运用透镜或反射镜对光停止会聚或发散处置。优点是亮度大、灵敏、易于顺应包装请求、平均度可用多光源或适宜的成像系统取得,可应用于多种场所。缺陷是阴影和反光,常用于平面和有纹理外表的检查。

为了得到直线光的效果,光源从上往下映照,底面与背景根本上全是暗的,只要棱边为高亮的,这个就是我们需求的特征-直线。

2、掠光照明

光线和物体外表根本平行,即低角度映照。优点:显现外表构造,加强物体轮廓。缺陷:热点及极度阴影。可用光源:低角度环形光、线光、条光,常用在物体边缘轮廓、外表缺陷等。

3、漫反射照明

在直射的光源外面加一层漫射板,使机器视觉光源发出的光平均漫射开来。优点:反光小、照明平均。缺陷:指向性不够。机器视觉光源类型:环形光、条形光、平面无影光等。用处:面积大、反光的、工作间隔远、平均性请求比拟高的的物体。

无漫射板,可看到图像上高亮局部有眩光效果,还有LED颗粒在高反光金属面上的反光点。有漫射板光源,高亮局部无眩光且LED颗粒感明显消逝。

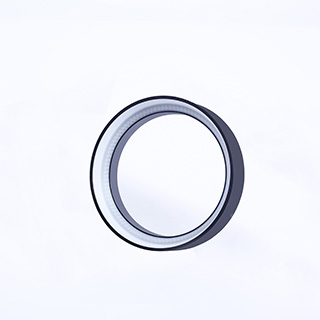

4、环状照明

与镜头同轴的环状灯映照,依据灯的颗粒角度不同,其工作间隔通常也会不同。优点:可直接装置到镜头上,间隔适宜时照明平均。缺陷:工作间隔普通较短、有可能构成环形反光。可用机器视觉光源:环形光、四面可条光、环形无影光、四面无影光等。用处:有纹理的外表、字符、轮廓等,范围相当普遍。

5、同轴光照明

和光轴同轴的光源,透镜经过分光镜看到物体。优点:平均,无阴影,反光小,方向性强。缺陷:体积大、难于做大面积光源、效率低、工作间隔短、有镜面成像与实践物体重合。用处:平面型反光物体的外表检查,如光盘、玻璃等。

6、背光照明

反面映照,用来构成不透明物体的阴影或察看透明物体的内部。优点:边缘特别突出。缺陷:察看不到外表细节。机器视觉光源类型:面光、侧面光、同轴光、同轴平行光等。用处:边缘检测、尺寸检测等。此种方式是独一与其它方式不同的照明方式,其是以光源高亮作为背景,而以目的黑暗为特征的照明方式。

7、构造光照明

光线以一定构造投影到被照物体上。优点:能够得到较平均的照明方式。缺陷:无论是单个或多个光源,其体积都很大。可用机器视觉光源:圆顶光、四面可调光、四面无影光、组合光源。用处:大面积需求平均照明的物体、多种特征需求同时检查的物体。

机器视觉光源
